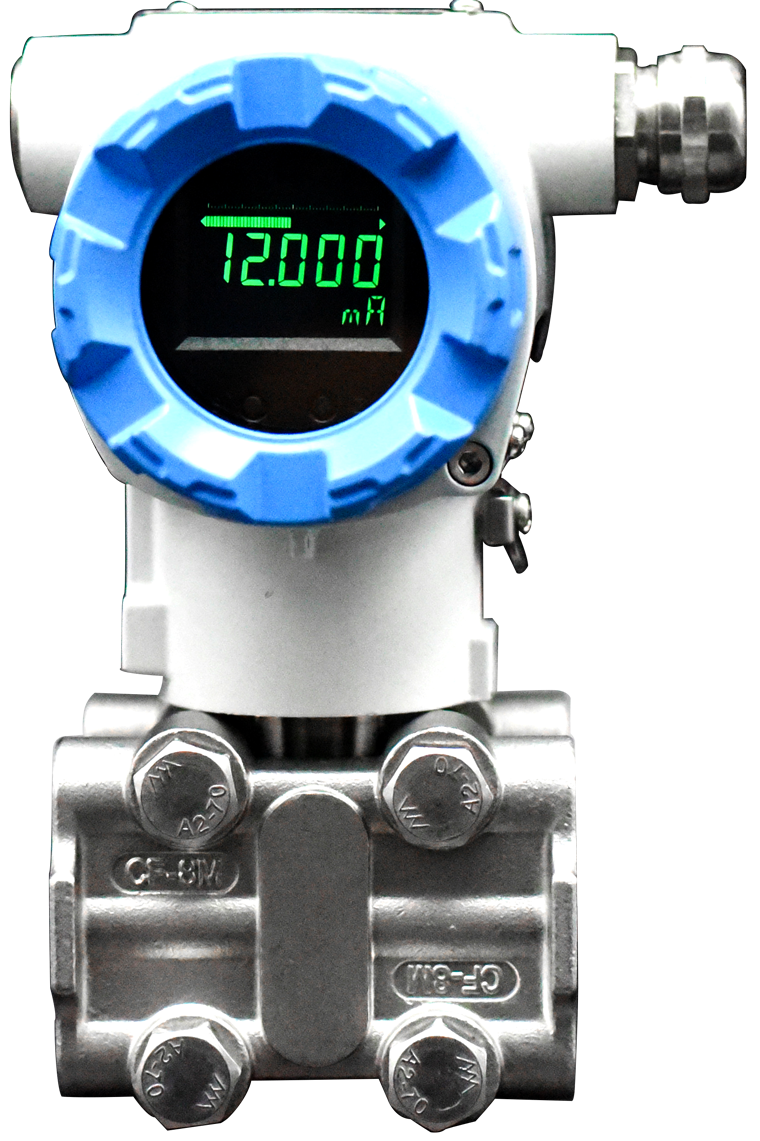

HTP702 系列
数字式压力、差压变送器
HTP702系列数字式压力、差压变送器是基于先进的数字单晶硅压力传感器(HTP702S)架构的压力、差压变送器。其使用成熟的批量温度补偿校准系统进行压力、差压传感器的数字化温度补偿校准,结合性能优异的变送器表头方案,实现传感器和表头任意组合,特别适用于行业客户减少校准设备与备货的资金、人员投入,实现产品批量、快速投放市场。
特点:
增强型安全机制
高精度
智能软件支撑
数字传感器 数字传感器HTP702S作为独立组件预先进行批量数字化温度补偿校准,补偿数据保存在传感器中,实现传感器与变送器表头任意组合,减少备货成本。 增强型安全机制 先进的变送器表头除独立硬件看门狗,存储区安全性检测,实时传感器监测外,还具备独特硬件告警电流功能,即使主板CPU故障宕机,仍能输出告警电流,及时提醒用户故障状态并检修,避免输出正常4~20mA电流导致装置异常。 高精度 标准型±0.075%FS,铂金型±0.05%FS。 智能软件支撑 HTP702配套具有软件著作权专利的nEXT Hart 系列软件分别进行手动配置,批量自动校准,批量出厂测试。
规格代码 代码说明 型号 HTP702 数字式压力、差压变送器 压力类型 G 表压 A 绝压 D 差压 精度 S 基本误差 ±0.075%FS P 基本误差 ±0.05%FS 测量量程 S1 -1KPa~1KPa S2 -6kPa~6kPa M1 -40kPa~40kPa M2 -100KPa~100KPa M4 -400kPa~400kPa L1 -4MPa~4MPa L2 -10MPa~10MPa 输出信号 H 4~20mA,HART 协议数字通讯 隔离膜片材质 SS SUS 316L HC 哈氏合金C-276 TA 钽 GD SUS 316L 镀金 填充液 S 硅油 F 氟油 O 植物油 密封圈 FS 氟橡胶 DS 丁腈橡胶 TS 聚四氟乙烯 夹块 46D10 46D 夹块,M10 46D16 46D 夹块,7/16
规格代码
代码说明
型号
HTP702
压力类型
G
表压
A
绝压
D
差压
精度
S
基本误差 ±0.075%FS
P
基本误差 ±0.05%FS
测量量程
S1
-1KPa~1KPa
S2
-6kPa~6kPa
M1
-40kPa~40kPa
M2
-100KPa~100KPa
M4
-400kPa~400kPa
L1
-4MPa~4MPa
L2
-10MPa~10MPa
输出信号
H
4~20mA,HART 协议数字通讯
隔离膜片材质
SS
SUS 316L
HC
哈氏合金C-276
TA
钽
GD
SUS 316L 镀金
填充液
硅油
F
氟油
O
植物油
密封圈
FS
氟橡胶
DS
丁腈橡胶
TS
聚四氟乙烯
夹块
46D10
46D 夹块,M10
46D16
46D 夹块,7/16
序号 名称 更新时间 下载链接 1 HTP702 系列数字式压力、差压变送器 2021-7-15 点击下载
序号
名称
更新时间
下载链接
1
HTP702 系列数字式压力、差压变送器
2021-7-15
点击下载
